用户指南

第 1 章认识您的传感器

Mindtree S2 是面向智能建筑应用的多功能智能传感器，适用于照明和暖通空调管理、环境监测和能源管理等。S2 将空间占用、环境光、温度、湿度和气压传感集成于一体，利用机器学习为监测空间提供快速准确的数据采集、分析和反馈，有效降低智能建筑应用的复杂性并提高准确率。S2 支持 Bluetooth mesh, Bluetooth LE 等协议，可灵活组网和快速部署，真正实现“即插即用”。

关键特性

先进的合成传感器技术，将空间占用、光照、温度、湿度和气压传感集成于一体，并提供本地规则执行和专有算法。
PIR 技术精确感知空间占用情况（移动感应）。根据空间占用和环境光照情况自动控制照明，根据空间占用和环境温度情况自动控制暖通空调系统，实现精细化节能。
可靠且灵活的 Bluetooth mesh / Bluetooth LE 无线通信。
安全数据协议，以及高速传输的数据完备性管理。
符合 DALI / SR (Sensor Ready) 规范，通过 DALI 接口直接与附近的照明控制器通信并获得供电，有效节省安装成本。
支持 RS-485 数据传输 (RJ-11)。
便捷的表面安装。

前视图

1.数字环境光传感器

2.占用传感器（PIR 移动感应）

3.可调节角度的 PIR 遮挡罩

4.气流通道（用于温度/湿度/气压检测）

侧视图

1.气流通道（用于温度/湿度/气压检测）

后视图

1.复位按键

2.OTA 按键

3.DALI / SR 供电与数据传输接口 (RJ-11)，RS-485 接口 (RJ-11)

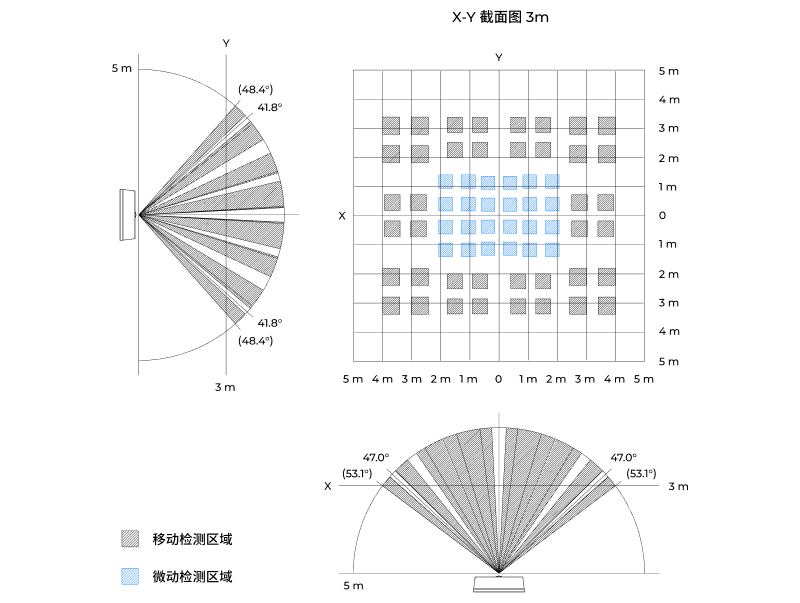

PIR 检测范围（FOV）

PIR 检测范围参考

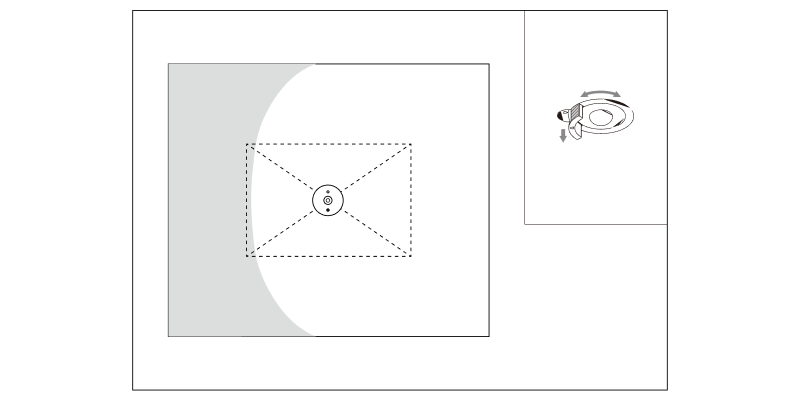

S2 内置可调节角度的 PIR 遮挡罩，用于遮挡非控制区域，保证控制的准确性

环境光检测范围

技术规格

占用传感器

检测范围参考

13.3 × 11.3 m @ 5 m 安装高度，8 × 6.8 m @ 3 m 安装高度

最大安装高度

5 m

检测角度

106° × 97°

检测区域

64 个

移动速度 ¹

微动检测区域 0.5 m/s，移动检测区域 0.9 m/s

检测对象 ¹

人体（设想尺寸 700 × 250 mm）

环境光传感器 ²

最大安装高度

5 m

测量范围

0.01 ~ 83,000 Lux, 23-bit

温度/湿度/气压传感器 ³

温度

测量范围 -20 ~ 60 °C，精度 ± 0.45 °C（典型值）

湿度

测量范围 10 ~ 90 %RH（无冷凝），精度 ± 2 %RH（典型值）

气压

测量范围 300 ~ 1100 hPa，精度 ± 0.6 hPa（典型值）

主要配置

应用处理器

64 MHz ARM Cortex-M4 CPU with FPU，1 MB Flash, 256 KB RAM

协议支持

支持 Bluetooth mesh / Bluetooth LE，集成 2.4 GHz 天线无线范围 46 m 半径开放范围，AES-128 加密

端口 / 插槽

DALI / SR 供电与数据传输接口 (RJ-11)，RS-485 接口 (RJ-11)，复位按键，OTA 按键

电源

9 ~ 24 VDC DALI / SR 供电

环境指标

工作温度

-20 ~ 60 °C

相对湿度

10 ~ 90 %RH（无冷凝）

机械规格

尺寸

Ø 86 × 26 mm

重量（不含包装）

约 112 g

防护等级

IP42 (IEC 60529)

备注

在检测人体以外的热源，或无热源温度变化及移动的情况下，可能无法进行准确检测。
具有高精度人眼响应功能的数字环境光传感器，采用精密光学滤波，可与人眼相匹配：可阻隔 99% (典型值) 以上的红外线 (IR)。
集成温湿度补偿算法，经过优化的气流通道结构设计。

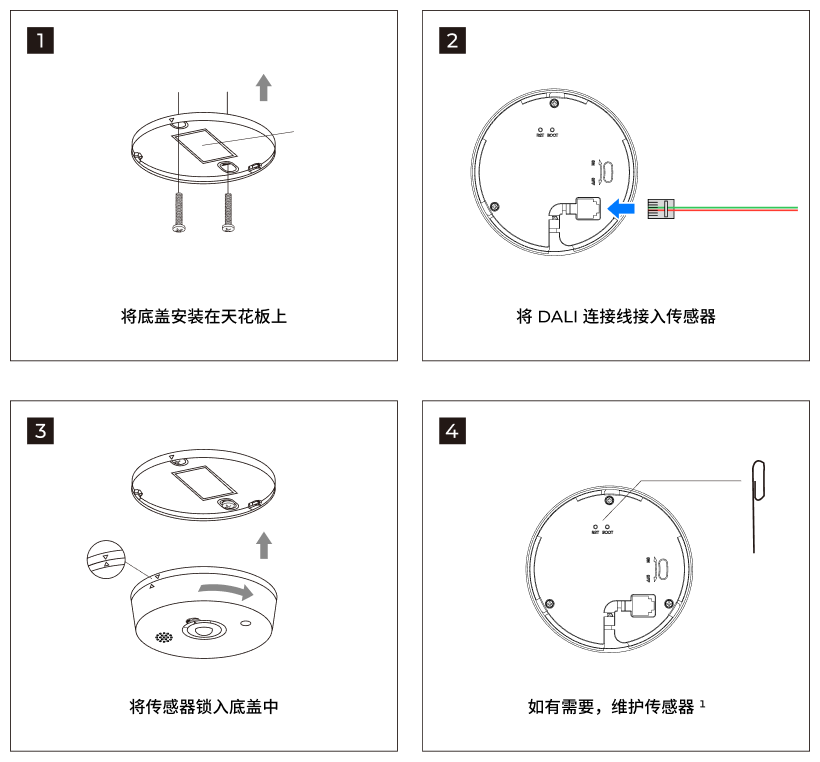

第 2 章安装您的传感器

备注

复位按键会将传感器恢复为未使用状态。传感器将从当前网络中删除（如有）。要删除设备，有时还需要将传感器从应用程序中删除。如需复位传感器，请用回形针按压复位按键 4 s

OTA 按键会使传感器进入待升级模式。

安装准则

传感器不应暴露在直射的阳光下，高反射系数的材料或加热/冷却源附近。
不要遮挡传感器的视场 (FOV)，例如吊扇或灯具。
传感器的位置应覆盖大部分空间，以检测人体移动，尤其是在入口附近。在人员移动较少的地方应检测微动区域。对于较大的空间，可能需要多个传感器才能覆盖完整的移动检测范围。
请勿检测相邻区域的人员移动，以免误触发照明。内置可调节角度的 PIR 遮挡罩可用于限制运动视场。
建议在每个日光区域仅放置一个传感器来实现最佳调节。当整个区域的日光条件变化较大时，建议创建两个或更多的日光区域，因此需要更多的传感器。
