RS-485 接入指南
S2
1. 概述
Mindtree S2 是面向智能建筑应用的多功能智能传感器，适用于照明和暖通空调管理、环境监测和能源管理等。S2 将空间占用、环境光、温度、湿度和气压传感集成于一体，利用机器学习为监测空间提供快速准确的数据采集、分析和反馈，有效降低智能建筑应用的复杂性并提高准确率。S2 支持 Bluetooth mesh, Bluetooth LE 等协议，可灵活组网和快速部署，真正实现“即插即用”。
本指南主要介绍 S2 传感器的 RS-485 接入和使用方法。
2. RS-485 连接

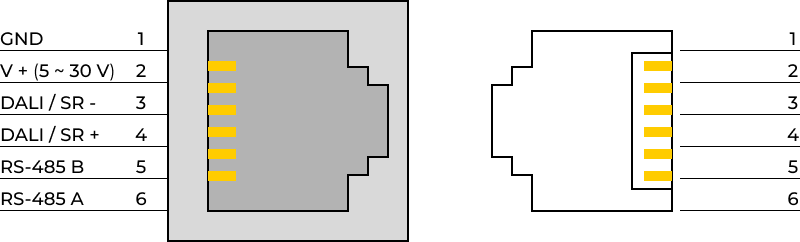

接口定义
RJ-11 6P6C
RS-485 连接方式：
采用 HYA 2 × 0.5 线材
连接参数
-
固定波特率：115200
-
数据位：8 位
-
停止位： 1 位
-
检验位：无
3. 协议
通信采用 AT 指令方式
基本命令格式为：
备注
AT+=命令[，参数，…] CR LF
返回格式为：
备注
+命令=结果[，结果2 …] CR LF
OK/ERROR
4. AT 指令说明
| 命令 | 返回 | 说明 | 示例 |
|---|---|---|---|
| AT | OK | ping 设备，检查通信是否正常 | >: AT\r\n <: OK\r\n |
| AT+NAME=? | +NAME=[设备名] | 获取设备唯一名 | >: AT+NAME=? <: +NAME=SRD10-F03ABA0A95A7 <: OK |
| AT+MAC=? | +MAC=[MAC] | 获取设备 MAC 地址 | >: AT+MAC=? <: +MAC=303ABAA95A7 <: OK |
| AT+DALI=? | +DALI=[DALI 设备类型] | 查询 DALI 连接的设备类型，(LC10=6) | >: AT+DALI=? <: +DALI=6 <: OK |
| AT+DALI=地址，数据 | +DALI=[DALI 设备返回数据] | 向 DALI 设备透传 DALI 数据 | >: AT+DALI=7f,0 <:+DALI=0 <: OK |
| AT+VER=? | +VER=[软件版本] | 查询传感器固件的软件版本号 | >: AT+VER=? <: +VER=2022031810 <: OK |
| AT+HWVER=? | +HWVER=[硬件版本] | 查询传感器固件的硬件版本号 | >: AT+HWVER=? <: +HWVER=0 <: OK |
| AT+BATVOL=? | +BATVOL[电池电压] | 查询传感器的电池电压 | >: AT+BATVOL=? <: +BATVOL=3605 <: OK |
| AT+SENSOR=? | JSON 格式传感器值 | 查询传感器传感数据 | >: AT+ SENSOR =? <: {"VALUE": { "TEMP": 21.09,"PRESSURE": 1003.75,"HUMIDITY": 30.08,"LIGHT": 34.11,"PIR": 1}} <: OK |
备注
示例说明 >: PC 发送至传感器 <: 传感器设备返回数据
5. 传感器数据说明
TEMP
温度
测量范围 -20 °C ~ 60 °C
HUMIDITY
湿度
测量范围 10 ~ 90 %rH (无冷凝)
PRESSURE
气压
测量范围 0 ~ 20,000 hPa
LIGHT
光照度
测量范围 0.01 ~ 83,000 lux
PIR
红外人体感应
1: 有人
0: 无人
最大安装高度 5m, 检测角度 106° × 97°
