多功能智能传感器
S2
Mindtree S2 是面向智能建筑应用的多功能智能传感器，适用于照明和暖通空调管理、环境监测和能源管理等。S2 将空间占用、环境光、温度、湿度和气压传感集成于一体，利用机器学习为监测空间提供快速准确的数据采集、分析和反馈，有效降低智能建筑应用的复杂性并提高准确率。S2 支持 Bluetooth mesh, Bluetooth LE 等协议，可灵活组网和快速部署，真正实现“即插即用”。
关键特性
-
先进的合成传感器技术，将空间占用、光照、温度、湿度和气压传感集成于一体，并提供本地规则执行和专有算法
-
PIR 技术精确感知空间占用情况（移动感应）。根据空间占用和环境光照情况自动控制照明，根据空间占用和环境温度情况自动控制暖通空调系统，实现精细化节能
-
可靠且灵活的 Bluetooth mesh / Bluetooth LE 无线通信
-
安全数据协议，以及高速传输的数据完备性管理
-
符合 DALI / SR（Sensor Ready）规范，通过 DALI / SR 接口直接与附近的照明控制器通信并获得供电，有效节省安装成本
-
支持 RS-485 数据传输（RJ-11）
-
便捷的表面安装
技术规格

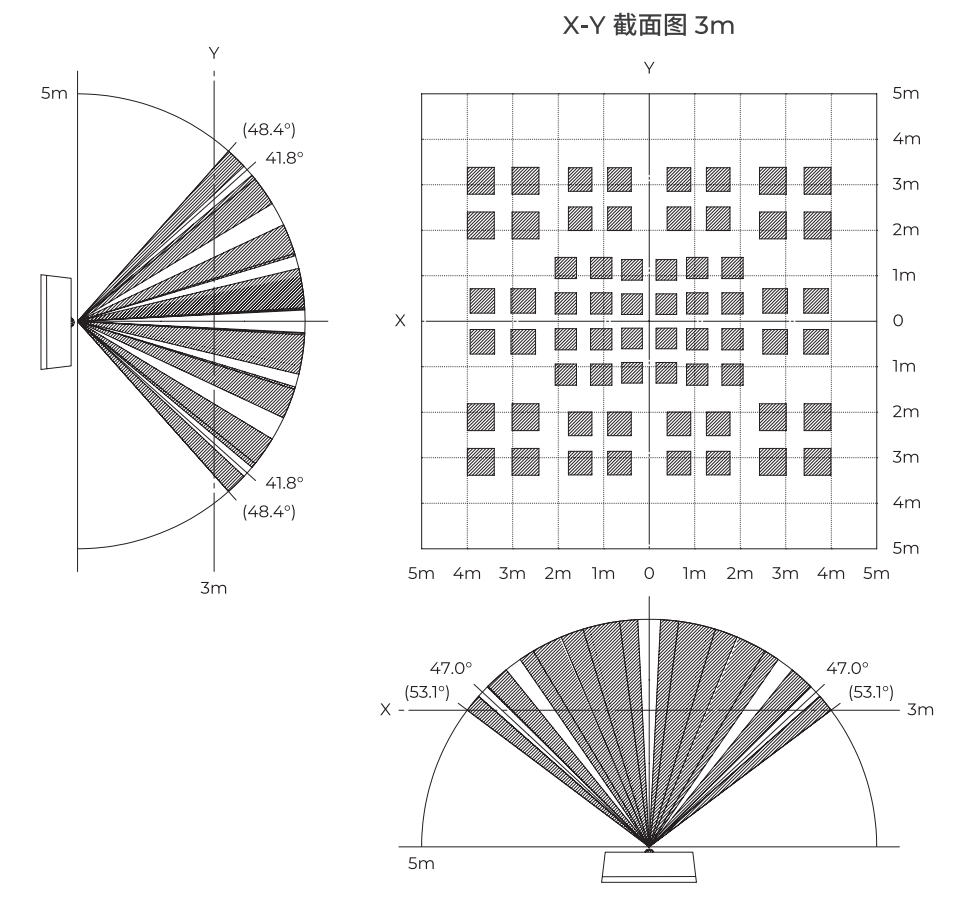

占用传感器
检测方式
数字被动红外 (PIR) 移动感应
最大安装高度
5 m
检测角度
106° × 97°
检测区域
64 个
检测对象 ¹
人体（设想尺寸 700 × 250 mm）
检测范围参考 ²
13.3 × 11.3 m @ 5 m 安装高度 8 × 6.8 m @ 3 m 安装高度
备注
-
与背景环境的温度差 ≥ 4 °C（ΔT ≥ 4 °C） 移动速度 1 m/s，穿越 2 个检测区域 在检测人体以外的热源或无热源温度变化及移动的情况下，可能无法进行准确检测
-
内置可调节角度的 PIR 遮挡罩，用于遮挡非控制区域，保证控制的准确性

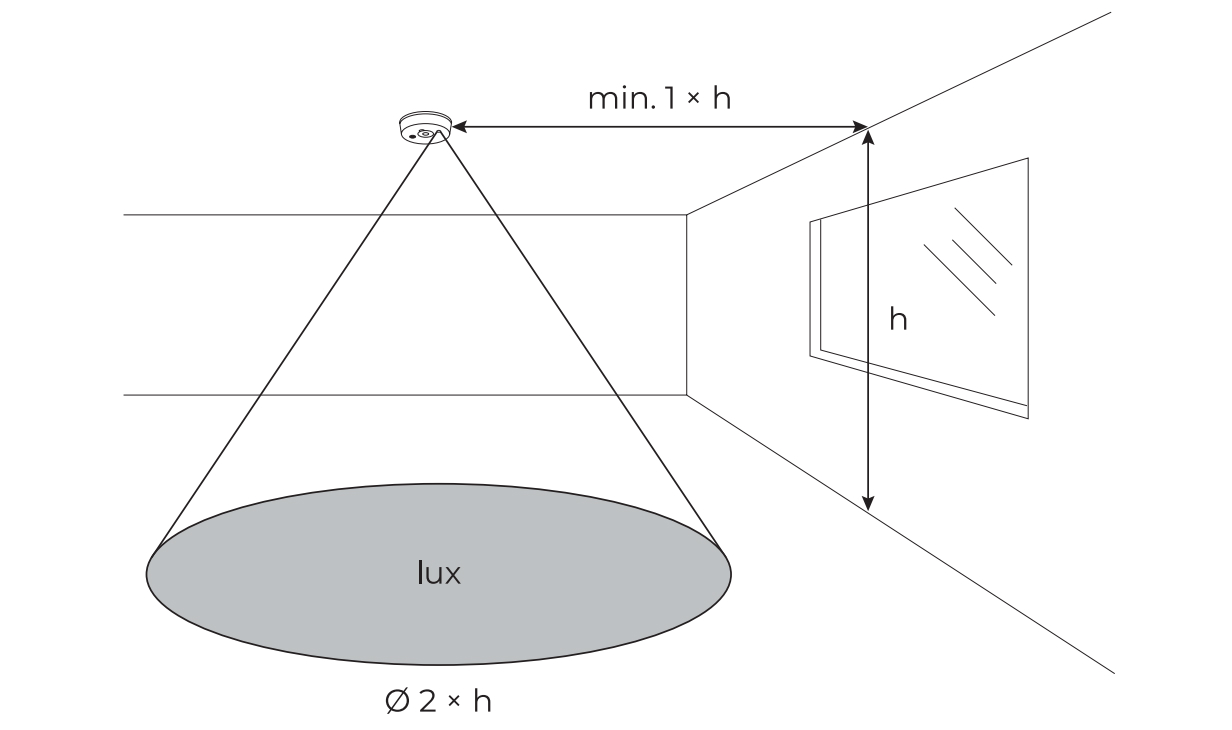

环境光传感器
最大安装高度
5 m
检测范围
0.01 ~ 83,000 Lux, 23-bit
备注
具有高精度人眼响应功能的数字环境光传感器，采用精密光学滤波，可与人眼相匹配：可阻隔 99%（典型值）以上的红外线（IR）
温度 / 湿度 / 气压传感器
温度
测量范围 -20 ~ 60 °C，精度 ± 0.45 °C（典型值）
湿度
测量范围 10 ~ 90 %RH（无冷凝），精度 ± 2 %RH（典型值）
气压
测量范围 300 ~ 1100 hPa，精度 ± 0.6 hPa（典型值）
备注
集成温湿度补偿算法，经过优化的气流通道结构设计
主要配置
应用处理器
64 MHz ARM Cortex-M4 CPU with FPU，1 MB Flash, 256 KB RAM
协议支持
支持 Bluetooth mesh / Bluetooth LE，集成 2.4 GHz 天线 无线范围 46 m 半径开放范围，AES-128 加密
端口 / 插槽
DALI / SR 供电与数据传输接口 (RJ-11)，RS-485 接口 (RJ-11)，复位按键，OTA 按键
电源
9 ~ 24 VDC DALI / SR 供电
环境指标
工作温度
-20 ~ 60 °C
相对湿度
10 ~ 90 %RH（无冷凝）

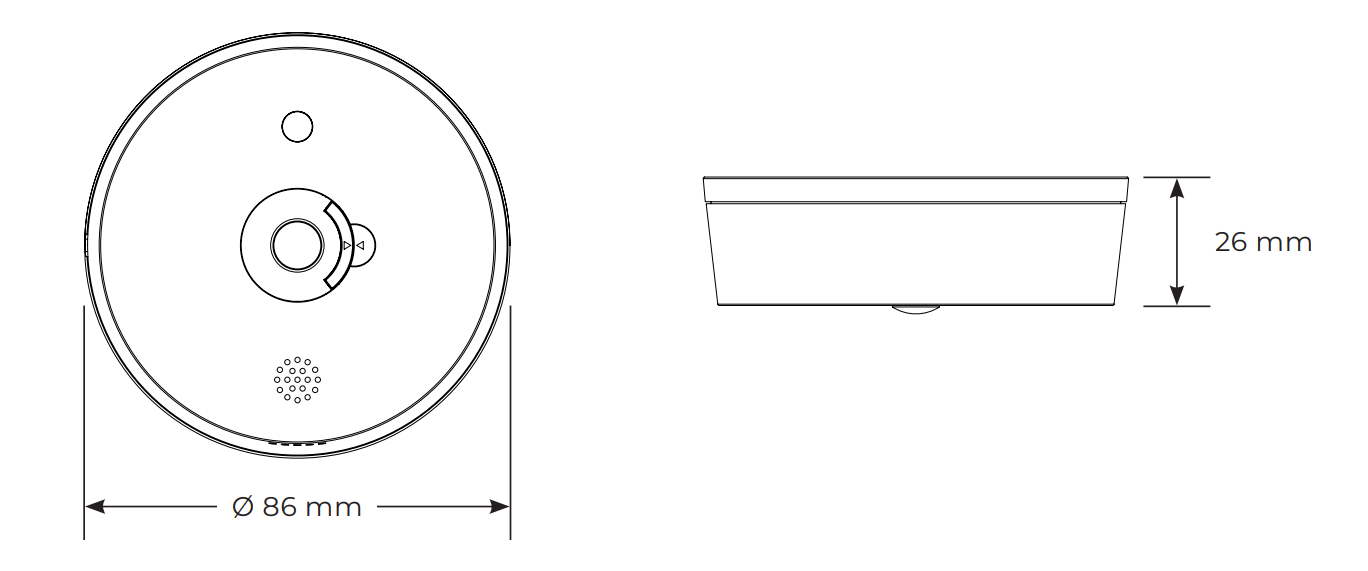

机械规格
尺寸
Ø 86 × 26 mm
重量（不含包装）
约 112 g
防护等级
IP42 (IEC 60529)
订购信息
产品编码
产品描述
1706162002
S2 多功能智能传感器，占用，光照，温度，湿度，气压，Bluetooth mesh，DALI / SR，RS-485 (RJ-11)
02XL004
CRU, DALI / SR 连接线 (RJ-11)，1 m
