设置指南

LC10

关键特性

• 内置 DALI 总线电源，DALI 接口作为信号输入端，同时也可以对外输出 DC 16 V

• DALI 转模拟 0/1 ~ 10V 调光

• 双色温调光

• DALI 控制一路断路器

• 电能功耗计算

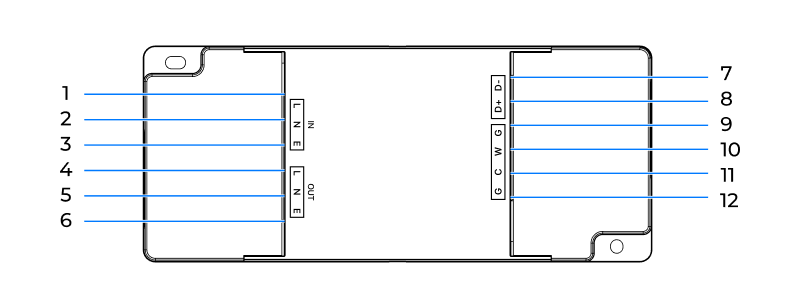

接口

2. 配置

蓝牙适配器是边缘服务器访问设备的枢纽，为设备接入 mesh 网络提供入口，云端的控制消息，以及设备侧上报的设备状态，都经由蓝牙适配器转发。

1、(IN) L : 输入火线

7、D- : DALI 信号负极

2、(IN) N : 输入零线

8、D+ : DALI 信号正极

3、(IN) E : 地线

9、G : 暖光 0/1 - 10 V 调光负极

4、(OUT) L : 输出火线

10、 W : 暖光 0/1 - 10 V 调光正极

5、(OUT) N : 输出零线

11、C : 冷光 0/1 - 10 V 调光正极）

6、(OUT) E : 地线寸

12、G : 冷光 0/1 - 10 V 调光负极

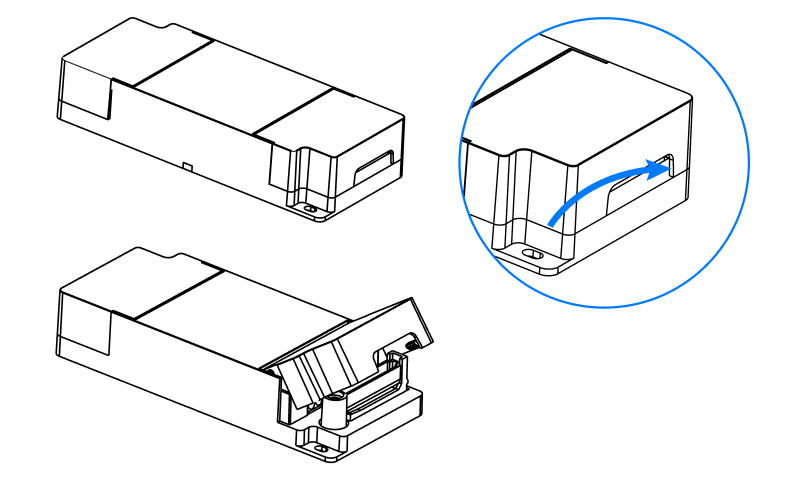

安全自锁装置

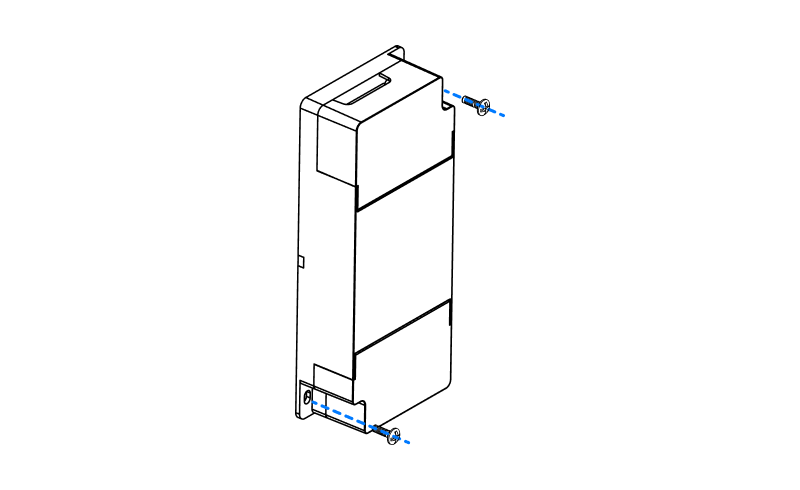

安装

技术规格

输入电压

100 - 240 V AC~，50 / 60 Hz

功耗

0.3 - 2 W（空载）

输出负载

730 W @ 120 V，1320 W @ 220 V

工作温度

-20 ~ 60 °C

相对湿度

10 ~ 90 %RH（无冷凝）

尺寸

151 × 64 × 30 mm（长 × 宽 × 高）

重量（不含包装）

约 150 g
