设置指南

E90

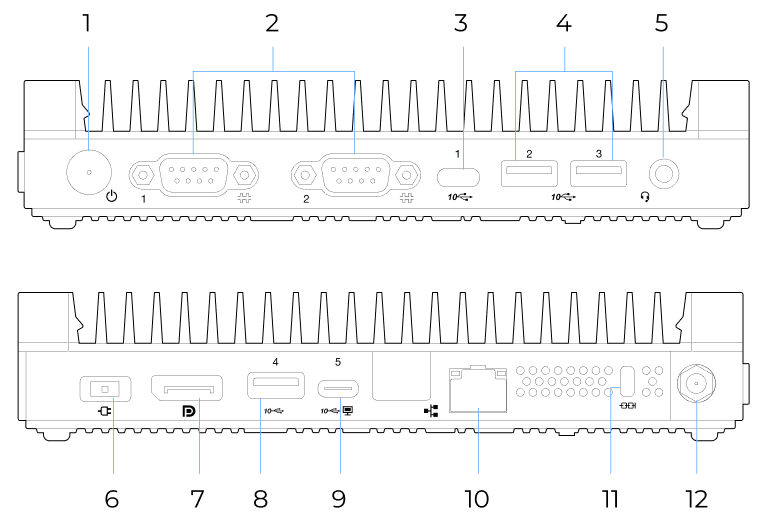

概述

1、 电源按钮

7、 DisplayPort 1.2 输出接口

2、串行接口（2 个）

8、USB 3.2 接口 Gen 2

3、USB-C（3.2 Gen 2）接口

9、USB-C（3.2 Gen 2）接口

4、 USB 3.2 接口 Gen 2（2 个）

10、 以太网接口

5、 耳麦接口

11、安全锁插槽

6、电源适配器接口

12、Wi-Fi 天线插槽

安装

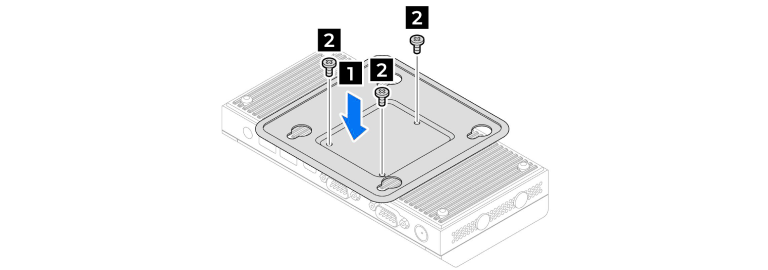

1、将 VESA 安装支架安装到设备上

---

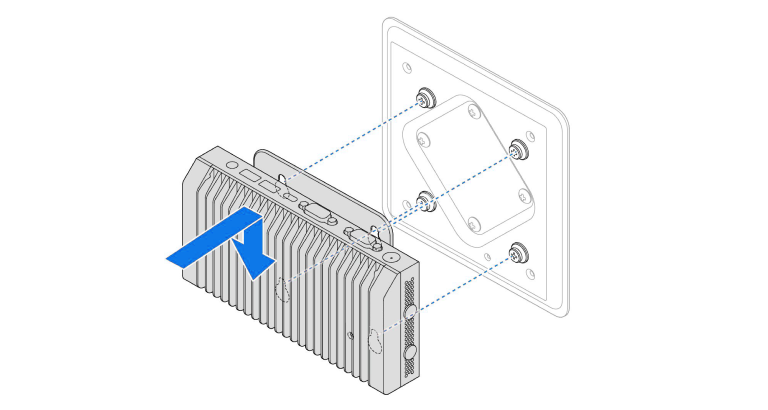

2、安装墙壁支架，将 VESA 安装支架安装到墙壁支架上

备注

请用固定螺钉将 VESA 安装支架固定到墙壁安装支架上

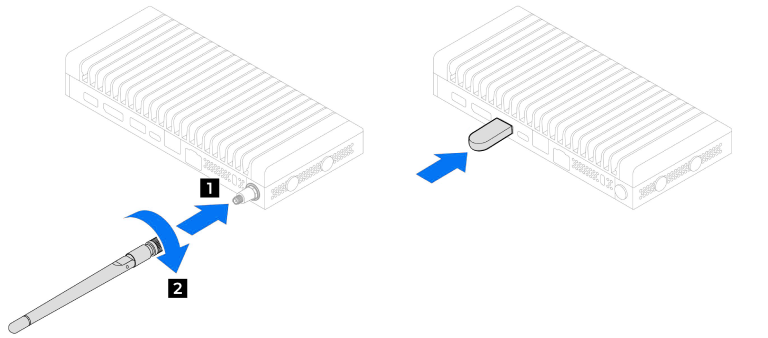

3、安装 Wi-Fi 天线，连接到有线或无线网络，并安装蓝牙适配器

4、 将外接线缆和电源适配器连接到设备上相应的接口，并将电源线连接到电源插座
